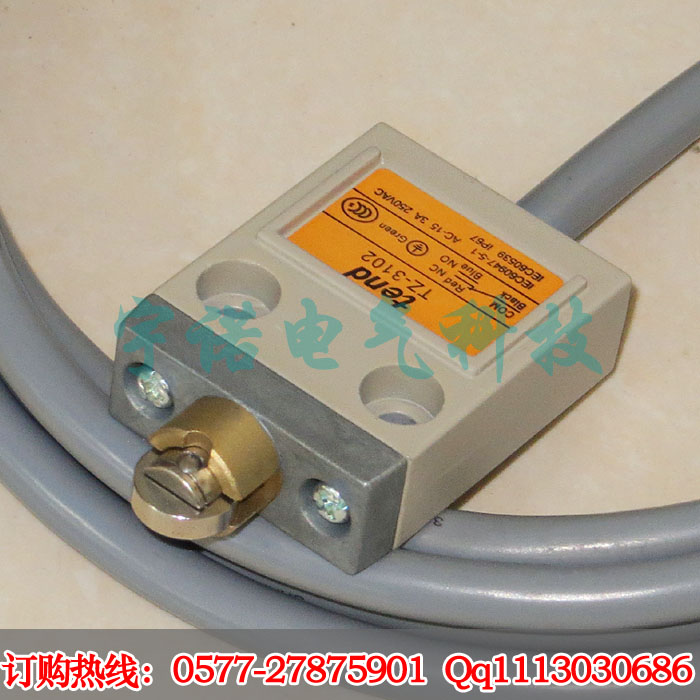

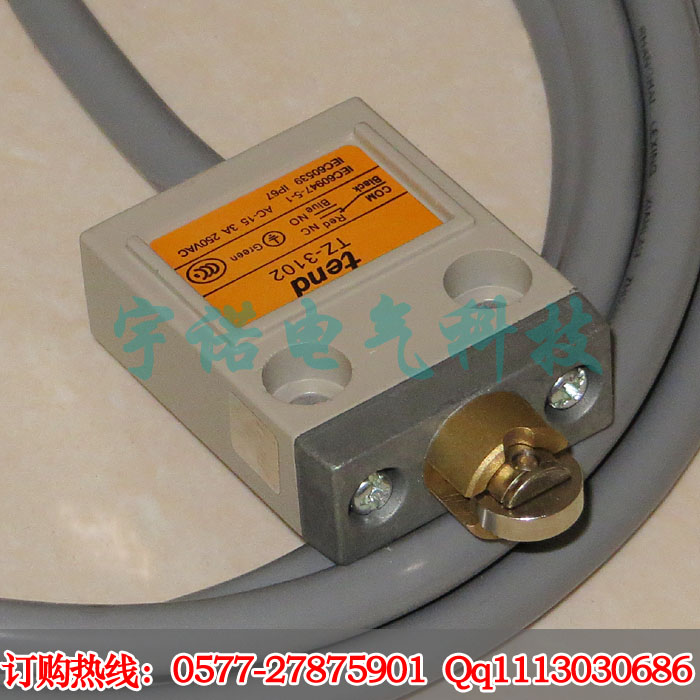

Product name : TZ-3102
Item : TZ-3102防水行程限位开关
Voltage : AC250 DC250
Electric current : 5A
Protection level :
 Enlarge Image                   Back
←[Previous Product]              [Next Product]→


Details:
TZ-3102防水行程限位开关

额定规格

标准型

额定电压 非感性负载(A) 感性负载(A)
电阻负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
AC125V
AC250V
5 (0.1)
5
1.5
1
0.7
0.5
3
2
2.5
1.5
1.3
0.8
DC8V
DC14V

DC30V

DC125V

DC250V
5 (0.1)
5 (0.1)
4 (0.1)
0.4
0.2
2
2
2
0.05
0.03
5
4
3
4
4
3
3
3
3
0.05
0.03
0.4
0.2
涌浪电流 NC 20A以下
NO 10A以下

注1. 左侧给出的值为稳定电流。
2. 所谓感性负载,是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的负载。
3. 所谓灯负载,就是有10倍的浪涌电流的负载。
4. 电动机负载具有6倍于稳定电流的浪涌电流。
5. 括号内给出的值"0.1"用于微小负载型。

导线引出型

额定电压 非感性负载(A) 感性负载(A)
电阻负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
AC125V 1 1 1 .7 1 1 1 1
DC30V 1 1 1 1 1 1 1 1

特性

防护等级 IP67
寿命*1 机械*3 10,000,000次以上
电气*2 200,000次以上(AC125V时5A,电阻负载)
容许操作速度 0.1mm/s~0.5m/s(柱塞型)
1mm~1m/s(滚珠摆杆型)
容许操作频率 机械 120次/分钟
电气 30次/分钟
额定频率 50/60Hz
绝缘电阻 最小100MΩ(DC500V时)
接触电阻(初始) 最大250 mΩ(2m VCTF电缆的初期值)
最大300 mΩ(3m VCTF电缆的初期值)
最大400 mΩ(5m VCTF电缆的初期值)
绝缘强度 同极端子间 AC1,000V,50/60Hz,1分钟
带电金属部与地线之间 AC1,500V,50/60Hz,1分钟
Uimp:2.5 kV(EN60947-5-1)
各端子与不带电金属部之间, AC1,500V,50/60Hz,1分钟
Uimp:2.5 kV(EN60947-5-1)
额定绝缘电压(Ui) 300V (EN60947-5-1) *5
污染度(使用环境) 3 (EN60947-5-1)
短路保护装置(SCPD) 10A保险丝类型gI或gG (IEC60269)
带条件短路电流 100A(EN60947-5-1)
额定密闭热电流(I the) 5A、4A、0.5A (EN60947-5-1)
防止触电保护等级 Class I(带接地电线)*6
耐振动 误动作 10~55Hz双振幅1.5mm *4
耐冲击 毁坏 1,000m/s2以上
误动作 500m/s2以上*4
使用环境温度 -10°C~+70°C (无结冰)
使用环境湿度 35~95%RH
质量(D4C-1202) 带3m VCTF电缆:360 g
带5m VCTF电缆:540 g

注: 上述数值为初期值。
*1. 数值为使用温度+5°C~+35°C、使用湿度40%~70%RH时所测的数值。
*2. 导线引出型:1,000,000次操作以上(DC规格,开关电流:0.1A)
*3. 室外规格:500,000次以上
*4. 塑料触须除外。
*5. 导线引出型:250V
*6. 导线引出型:class III
