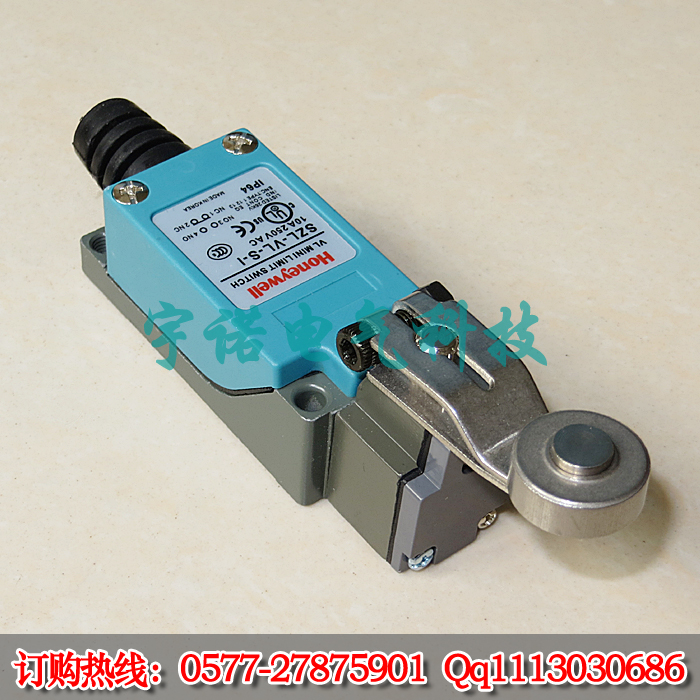

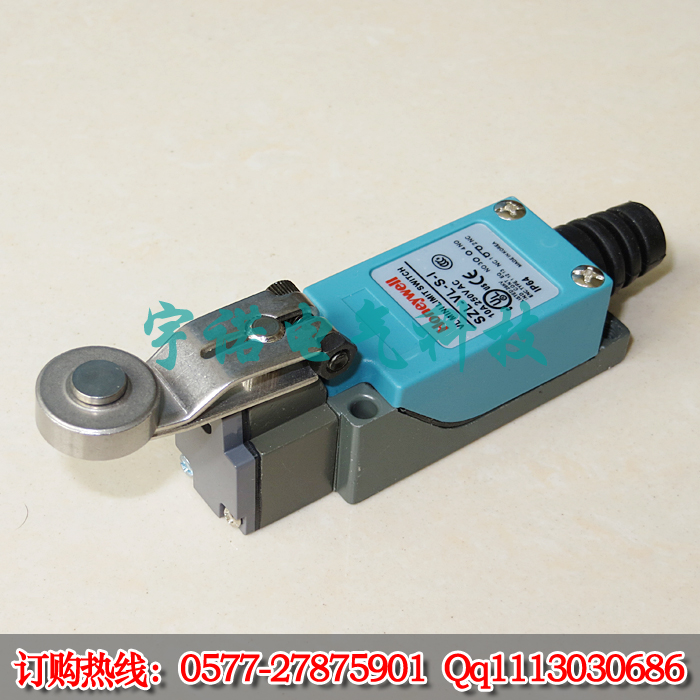

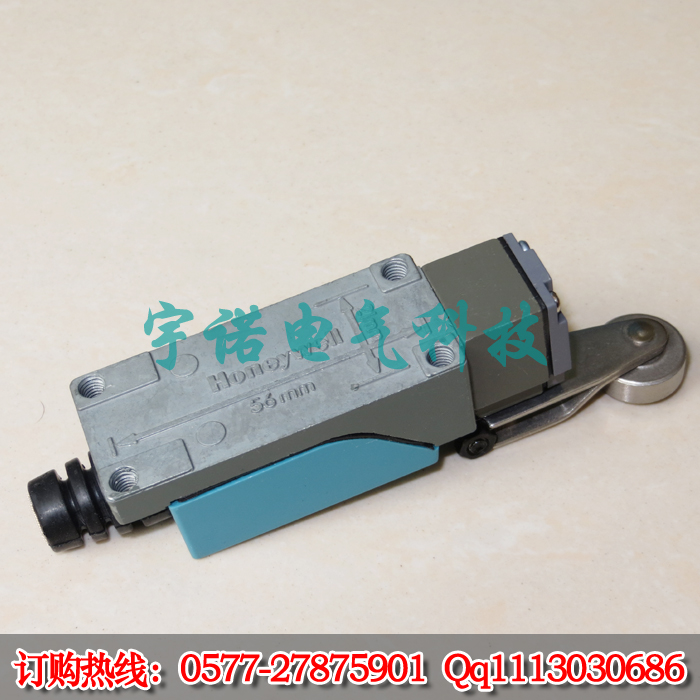

Product name : SZL-VL-S-I
Item : SZL-VL-S-I行程限位开关
Voltage : AC380 DC220
Electric current : 5A
Protection level :
 Enlarge Image                   Back
←[Previous Product]              [Next Product]→


Details:
SZL-VL-S-I行程限位开关


注1. 滚珠摆杆型的场合。
 2. 上述数值可能因型号不同而有所差异, 请另外垂询。
 3. 寿命是环境温度5~35℃、环境湿度40~70%RH下的值。
 4. 盘簧型、触须型除外。
额定值
额定电压
(V)
非感性负载(A) 感性负载(A)
阻性负载 电灯负载 感性负载 电动机负载
常闭 常开 常闭 常开 常闭 常开 常闭 常开
AC 125
250
5
5
1.5
1
0.7
0.5
3
3
2
1.5
1
0.8
DC 12
24

125

250
5
5
3
3
4
4
3
3
0.4
0.4
0.2
0.2
浪涌电流 常闭 最大24A
常开 最大12A

注1. 左述数值表示稳定电流。
 2. 感性负载指的是功率因数为0.4(交流)、时间常数为7ms以下(直流)时的负载。
 3. 灯负载是指有10倍的浪涌电流的负载。
 4. 电动机负载是指有6倍的浪涌电流的负载。

性能

保护结构 IP65
寿命
见注1,2,3,4
机械 1,000万次以上
电气 30万次以上(AC250V、5A、阻性负载)
容许操作速度 5mm~0.5m/s
容许操作频度 机械 120次/min
电气 30次/min
绝缘电阻 100MΩ 以上(DC500V)
接触电阻 25mΩ 以下(初始值)
耐电压 同极端子间 AC1,000V 50/60Hz 1min
带电金属部和
地线间
AC1,500V 50/60Hz 1min
额定绝缘电压(Ui) 250V
污染度(使用环境) 3(EN60947-5-1)
短路保护装置 10A保险丝gG或gI(IEC60269)
带条件短路电流 100A(EN60947-5-1)
额定开放热电流(Ith) 5A(EN60947-5-1)
防触电保护等级 Class I
额定频率 50/60Hz
振动 误动作 10~55Hz(双振幅1.5mm) *2
冲击 耐久 1,000m/s2(自由位置)以上
误动作 300m/s2(动作限度位置)以上*2
使用环境温度 -20~+60℃(无结冰)
使用环境湿度 90%RH以下
重量 约130~190g

网址:http://www.chinayunuo.com/c_productshow/?162-szl-vl-s-i-162.html www.yunuo.cc
SZL-VL-S-I行程开关,霍尼韦尔SZL-VL-S-I限位开关,honeywell位置开关,SZL-VL-S-I限动开关
