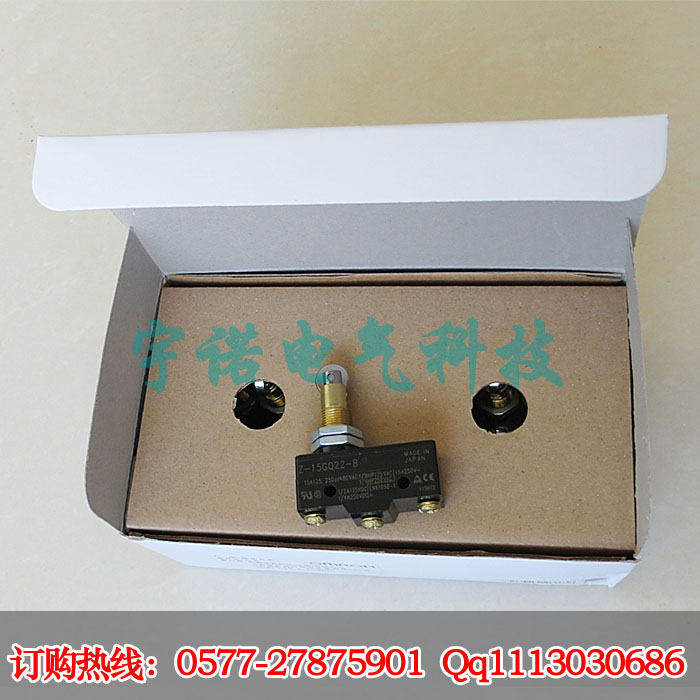

Product name : Z-15GQ22-B
Item : Z-15GQ22-B微动开关
Voltage : AC250 DC250
Electric current : 15A
Protection level :
 Enlarge Image                   Back
←[Previous Product]              [Next Product]→


Details:

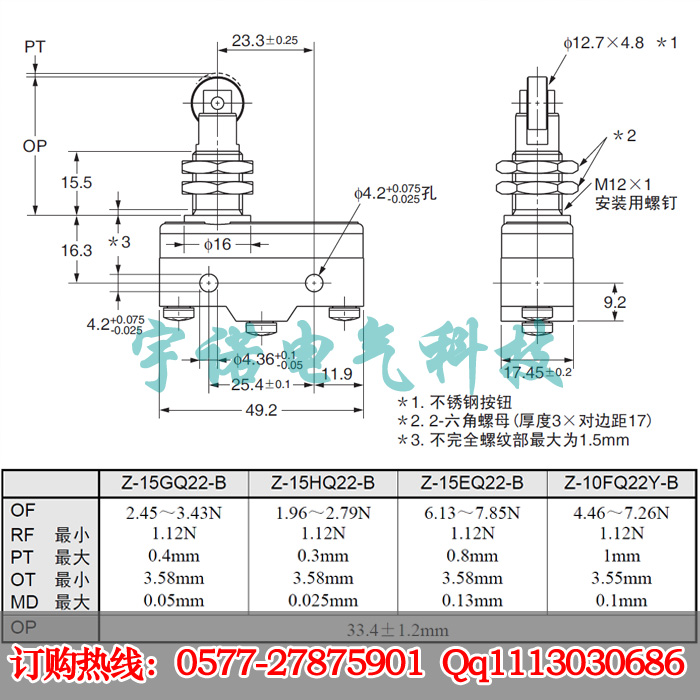

Z-15GQ22-B微动开关

额定规格(基本型/分割接触型/维持接触型)

Z-15 (微小负载用和触须型除外)

Z-01H

项目 非感性负载(A) 感性负载(A)
接点
间隔
额定
电压
电阻负载
接点
灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
G, H,
H2, E
AC125V
AC250V

AC500
15 (10) *
15 (10) *
10
3
2.5
1.5
15 (10) *
15 (10) *
6
5
3
1.5
2.5
1.5
0.75
G DC8V
DC14V

DC30V

DC125V

DC250V
15
15
6
0.5
0.25
3
3
3
0.5
0.25
15
10
5
0.05
0.03
5
5
5
0.05
0.03
2.5
2.5
2.5
0.05
0.03
H, H2 DC8V
DC14V

DC30V

DC125V

DC250V
15
15
2
0.4
0.2
3
3
2
0.4
0.2
15
10
1
0.03
0.02
5
5
1
0.03
0.02
2.5
2.5
1
0.03
0.02
E DC8V
DC14V

DC30V

DC125V

DC250V
15
15
15
0.75
0.3
3
3
3
0.75
0.3
15
15
10
0.4
0.2
5
5
5
0.4
0.2
2.5
2.5
2.5
0.4
0.2
额定电压 电阻负载(A)
NC NO
AC125V 0.1
DC8V
DC14V

DC30V
0.1
0.1
0.1

* 括号中的数字适用于Z-15HW52、Z-15HW78(-B)和Z-15H2(-B) 型号,它们的AC额定规格仅包括125和250V。

Z-15 (触须型)

注1. 上面的数值表示稳定电流。

额定电压 非感性负载(A) 感性负载(A)
电阻负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
AC125V
AC250V
15
15
2
1
1
0.5
7
5
2.5
1.5
2
1
DC8V
DC14V

DC30V

DC125V

DC250V
15
15
2
0.4
0.2
2
2
2
0.4
0.2
1
1
1
0.4
0.2
7
7
1
0.03
0.02
3
3
1
0.03
0.02
1.5
1.5
0.5
0.03
0.02

2. 所谓感性负载,就是功率因数0.4以上(AC)、时间常数7ms以下(DC)的负载。

Z-10F

3. 所谓灯负载,就是有10倍的浪涌电流的负载。

项目 非感性负载(A) 感性负载(A)
接点
间隔
额定
电压
电阻负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
串联
连接
AC125V
AC250V
10
10
4
2.5
2
1.5
6
6
5
3
2.5
1.5
DC30V
DC125V

DC250V
10
1
0.6
4
1
0.6
2
1
0.6
6
0.1
0.05
6
0.1
0.05
3
0.1
0.05
并联
连接
AC125V
AC250V
6
6
3
2.5
1.5
1.25
4
4
4
2
2
1
DC30V
DC125V

DC250V
6
0.6
0.3
4
0.6
0.3
2
0.6
0.3
4
0.1
0.05
6
0.1
0.05
3
0.1
0.05

4. 所谓电动机负载,就是有6倍的浪涌电流的负载。

5. 反向动作摆杆型的额定规格在常闭和常开时相反。


6. 塑封端子型,交流额定规格只有125、250V。

7. 额定规格在以下的条件下试验测得:
(1)环境温度:20±2°C
(2)环境湿度:65±5%RH
(3)操作频率:20次/分

请在以下范围内使用。

Z 额定值 / 性能 19 z_请在以下范围内使用。

  Z-01H Z-15□, Z-10FY
最小
适用负载
DC5V 1mA DC5V 160mA
特性

项目 分类 Z-15 (微小负载用、
触须型除外)
Z-01H Z-15 (触须型) Z-10F Z-15H2
容许操作速度 0.01mm~1m/s *1 1mm~1m/s 0.1mm~1m/s*1 0.01mm~1m/s
容许操作频率 机械 240次/分钟 120次/分钟 240次/分钟 240次/分钟
电气 20次/分钟
绝缘电阻 最小100MΩ (在DC500V下)
接触电阻 15mΩ以下(初期值) 50mΩ以下(初期值) 15mΩ以下(初期值) 25mΩ以下(初期值) 15mΩ以下(初期值)
绝缘强度 同极接点之间
接点间隔G : AC1,000V 50/60Hz 1min
接点间隔H : AC600V 50/60Hz 1min
接点间隔E : AC1,500V 50/60Hz 1min
同极接点之间
接点间隔G : AC1,000V
50/60Hz 1min
接点间隔H : AC600V
50/60Hz 1min
同极接点之间
接点间隔F:AC1,500V
50/60Hz 1min
同极接点之间
AC600V 50/60Hz 1min
带电金属部与地线之间、各端子与不带电金属部之间AC2,000V 50/60Hz 1min
耐振动 误动作 10~55Hz双振幅1.5mm*5 10~20 Hz双振幅1.5mm*5 10~55Hz双振幅1.5mm*5
耐冲击 毁坏 最大1,000m/s2
误动作 最大300m/s2 *2 *5 最大50m/s2*5 300 m/s2 *3 *5 最大100m/s2
寿命 机械 接点间隔H2 : 10,000,000次以上
接点间隔G、H : 20,000,000次以上
接点间隔E:300,000次以上
1,000,000次以上 500,000次以上*1 20,000,000次以上
电气 接点间隔G、H:500,000次以上
接点间隔E:100,000次以上
100,000次以上 100,000次以上 500,000次以上
保护结构 一般型 IP00
防滴型 IP62相当(不含端子部分)
触电保护级 Class I
漏电性能(PTI) 175
使用环境温度 一般型 -25°C~80°C (无结冰)
防滴型 -15°C~80°C (无结冰)
使用环境湿度 一般型 35%~85%RH
防滴型 35%~95%RH
质量 约22~58g 约42~48g 约34~61g 约22g

*1. 柱塞型的情况。(摆杆型为柱塞部分的数值)(其他型号请另外垂询)

*2. Z-15G针状柱塞型的情况。

*3. Z-10FY-B的数值。

*4. 针状柱塞型的情况。针状柱塞型以外为10,000,000次以上。

*5. 误动作在1ms以内。

接点规格

项目 分类 Z-15 Z-01H Z-10F
接点 形状 铆钉 单侧横杆 铆钉
材质 金合金
浪涌电流 NC 30A以下 0.1A以下 40A以下
NO 15A以下 0.1A以下 20A以下
