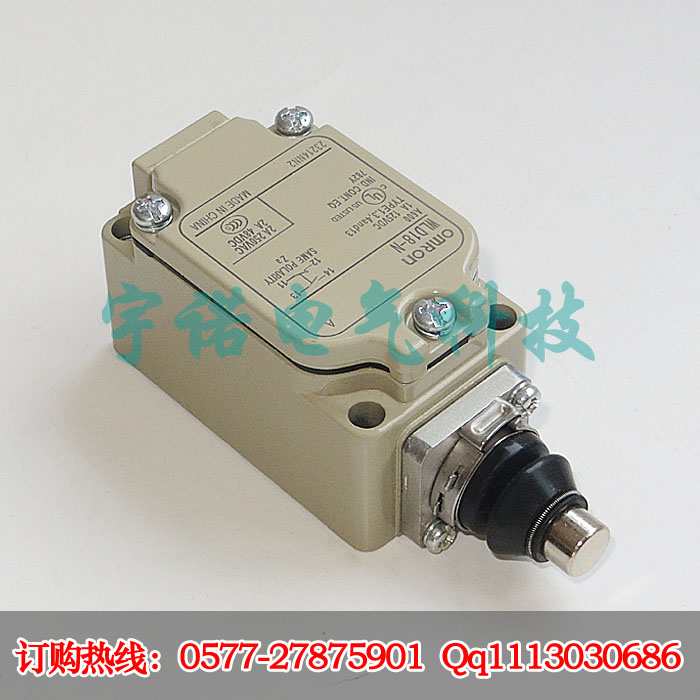

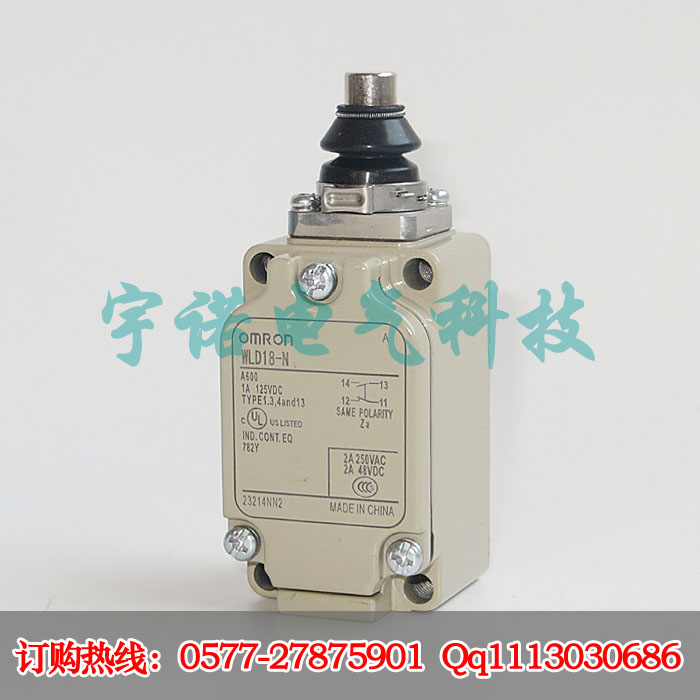

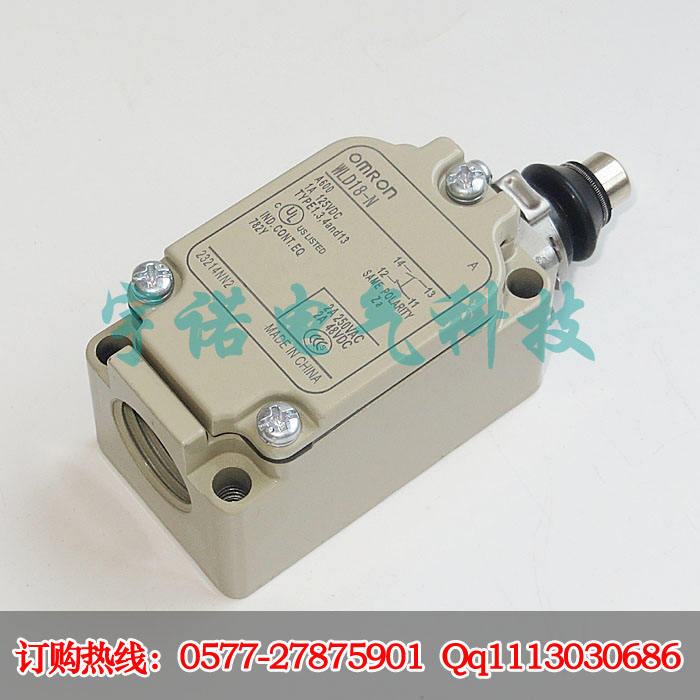

Product name : WLD18-N
Item : WLD18-N行程限位开关
Voltage :
Electric current : 10A
Protection level :
 Enlarge Image                   Back
←[Previous Product]


Details:
WLD18-N行程开关,WLD18-N限位开关




一般型/耐环境型

额定规格

螺丝紧固端子

项目 额定电压
(V)
非感性负载(A) 感性负载(A)
阻性负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
标准型
高精度型
AC 125
250
500
10
10
10
3
2
1.5
1.5
1
0.8
10
10
3
5
3
1.5
2.5
1.5
0.8
DC 8
14
30
125
250
10
10
6
0.8
0.4
6
6
4
0.2
0.1
3
3
3
0.2
0.1
10
10
6
0.8
0.4
6
6
4
0.2
0.1
高灵敏度型 AC 125
250
5
5
DC 125
250
0.4
0.2

注1:上述数值表示稳定电流。
注2:所谓感性负载,是指功率因数0.4以上(AC)、时间常数7ms以下(DC)时的负载。
注3:所谓灯负载,指的是有10倍的浪涌电流时的负载。
注4:所谓电动机负载,指的是有6倍的浪涌电流时的负载。




浪涌电流 NC 30A以下(15A以下 *)
NO 20A以下(10A以下 *)


*使用高灵敏度型时。
最小适用负载 DC5V 1mA 阻性负载 P水准

WLD18-N行程开关,WLD18-N限位开关性能



防护等级 IP67
寿命 *1 机械 1,500万次以上 *2
电气 75万次以上(250VAC 3A,阻性负载时) *3
容许操作速度 1mm~1m/s(WLCA2-N时)
容许操作频率 机械 120次/分钟
电气 30次/分钟
额定频率 50/60Hz
绝缘电阻 100MΩ以上(DC500V兆欧表)
接触电阻 25mΩ以下(初期值、内置开关单品)
耐电压 同极端子间 AC1,000V(600V) 50/60Hz 1min
各端子与地线之间 AC2,200V(1,500V) 50/60Hz 1min *4
各端子与不带电金属部之间 AC2,200V(1,500V) 50/60Hz 1min *4
耐振动 误动作 10~55Hz 双振幅1.5mm *5
耐冲击 耐久 1,000m/s2以上
误动作 300m/s2以上 *5
使用环境温度 -10~+80℃(无结冰) *6
使用环境湿度 35~95%RH
重量 约255g(WLCA2-N时)

WLD18-N行程开关,WLD18-N限位开关


注1:上述数值为初期值。
注2:耐压的括号内数值为高灵敏度型的数值。
*1. 寿命的数值为使用温度5~35℃、使用湿度40~70%RH时所测的数值。
 其他详细条件请垂询欧姆龙代表处。
*2. 高灵敏度型及触须型的寿命为1,000 万次以上。
 耐侯性型为50 万次以上。
*3. 高灵敏度型为50 万次以上。
 耐侯性型为50 万次以上。
 耐环境型请垂询欧姆龙代表处。
*4. 接插件型为1,500V。
*5. 触须型除外
