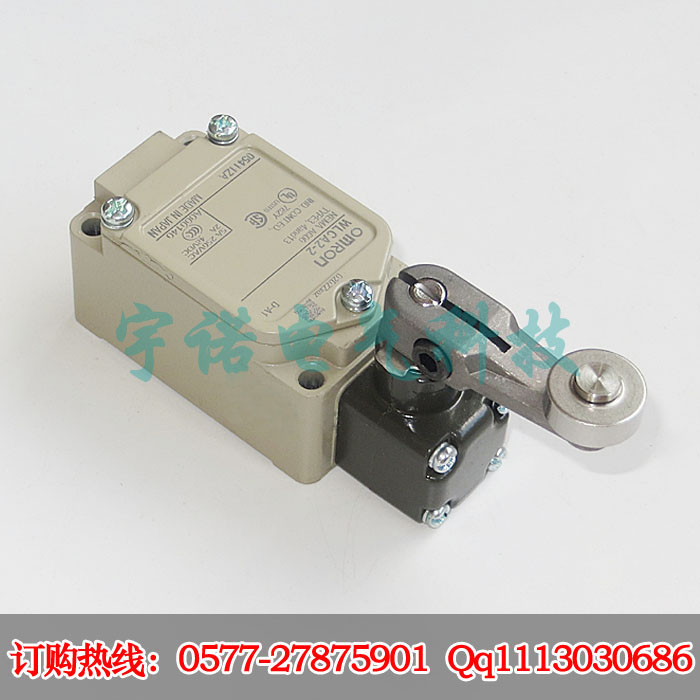

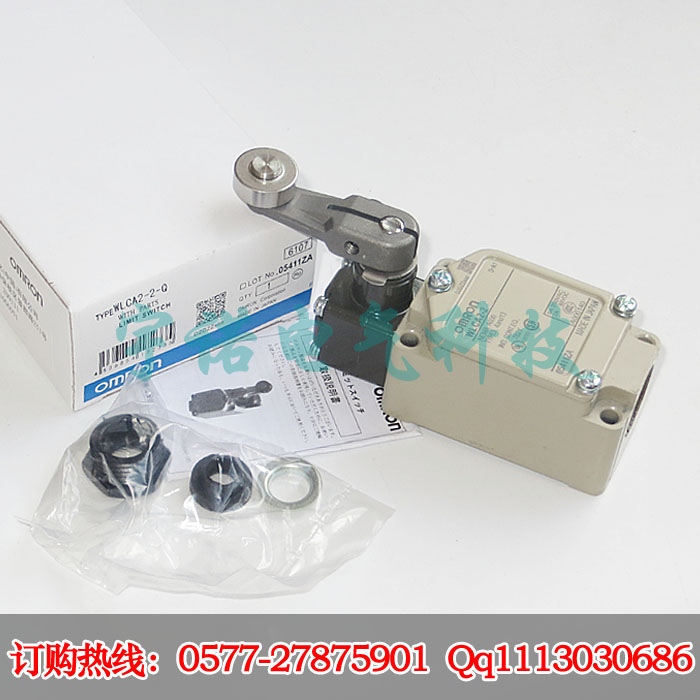

Product name : WLCA2-2
Item : WLCA2-2行程限位开关
Voltage : AC380 DC220
Electric current : 10A
Protection level :
 Enlarge Image                   Back
←[Previous Product]              [Next Product]→


Details:
  WLCA2-2行程开关, WLCA2-2限位开关


额定规格

标准负载型开关

WLCA2-2行程开关, WLCA2-2限位开关



项目 额定电压
(V)
非感性负载(A) 感性负载(A)
阻性负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
基本型、过行程型
(高灵敏度型除外)

与高精度型
125 VAC
250 VAC

500 VAC
10
10
10


1.5
1.5

0.8
10
10
3


1.5
2.5
1.5
0.8
8 VDC
14 VDC

30 VDC
125 VDC
250 VDC
10
10

0.8
0.4



0.2
0.1



0.2
0.1
10
10

0.8
0.4



0.2
0.1
过行程型
(高灵敏度型)
125 VAC
250 VAC

5
--- --- ---
125 VDC
250 VDC
0.4
0.2
--- --- ---
注1. 上述数值表示稳定电流。
2. 所谓感性负载,是指功率因数0.4以上(交流)、时间常数7 ms以下(直流)时的负载。
3. 所谓灯负载,指的是有10倍的浪涌电流时的负载。
4. 所谓电动机负载,指的是有6倍的浪涌电流时的负载。
5. 对于PC负载,请使用微小负载型。
浪涌电流 NC 30A以下(15A以下*)
NO 20A以下(10A以下*)
* 过行程型(高灵敏度型)的情况。

最小适用负载 DC5V 160mA
微小负载型开关

(请作为使用时的参考。)

额定电压(V) 额定电流(A) - 电阻负载
AC125 0.1
DC30



在下图所示区域内使用,可获得最佳性能。

建议负载范围 DC5~30V
0.5~100mA
WL / WLM 额定值 / 性能 8

建议负载范围 DC5V 1mA
WLCA2-2行程开关, WLCA2-2限位开关
特性



防护等级 IP67
寿命*1 机械 1,500万次以上 *2
电气 75万次以上 *3
容许操作速度 1mm~1m/s (WLCA2时)
容许操作频率 机械 120次/分钟以上
电气 30次/分钟以上
额定频率 50/60Hz
绝缘电阻 100MΩ以上(DC500V)
接触电阻 25mΩ以下(初期值、内置开关单品)*6
绝缘强度 同极端子间 AC1,000V(600V) 50/60Hz 1 min
各端子与地线之间 AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
各端子与不带电金属部之间 AC2,200V(1,500V) 50/60Hz 1 min/Uimp2.5kV
额定绝缘电压(Ui) 250V(EN60947-5-1)
污染度(使用环境) 3(EN60947-5-1)
短路保护装置(SCPD) 10A,保险丝类型gG或gI(IEC60269)
带条件短路电流 100A(EN60947-5-1)
额定密闭热电流(Ithe) 10A, 0.5A(EN60947-5-1)
防止触电保护等级 Class I
耐振动 误动作 10~55Hz双振幅1.5mm *4
耐冲击 毁坏 1,000m/s2以下
误动作 300m/s2以下*4
使用环境温度 -10°C~+80°C (无结冰) *5
使用环境湿度 35%~95%RH
质量 约275g (WLCA2时)
WLCA2-2行程开关, WLCA2-2限位开关
注1. 上述数值为初期值。
2. 耐压的括号内数值为过行程型(高灵敏度型)的数值。
*1. 寿命的数值为使用温度+5°C~+35°C、使用湿度40~70%RH时所测的数值。
*2. 过行程型的一般型与高灵敏度型以及触须型的寿命为1,000万次以上。
耐侯性型为50万次以上。
*3. 高灵敏度型的寿命为50万次以上。微小负载型所有型号都为100万次以上。
耐侯性型为50万次以上。
*4. 触须型除外。微小负载型的抗冲击为200m/s2以下。
*5. 对于耐寒型,为-40°C~+40°C(无结冰)。对于耐热型,为+5°C~+120°C。
*6. 微小负载型为50mΩ以下(初期值、内置开关单品)。
