Products > 行程开关、限位开关 > D4MC系列行程限位开关 > D4MC-5040-N

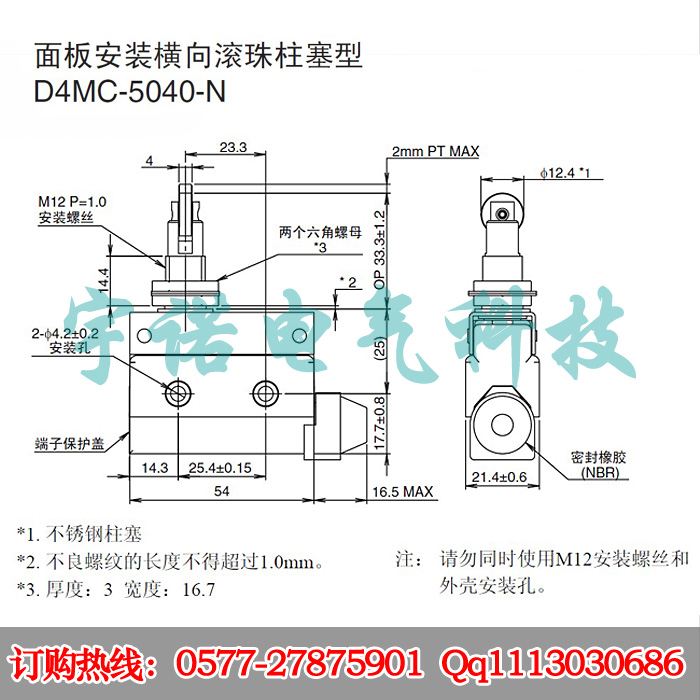

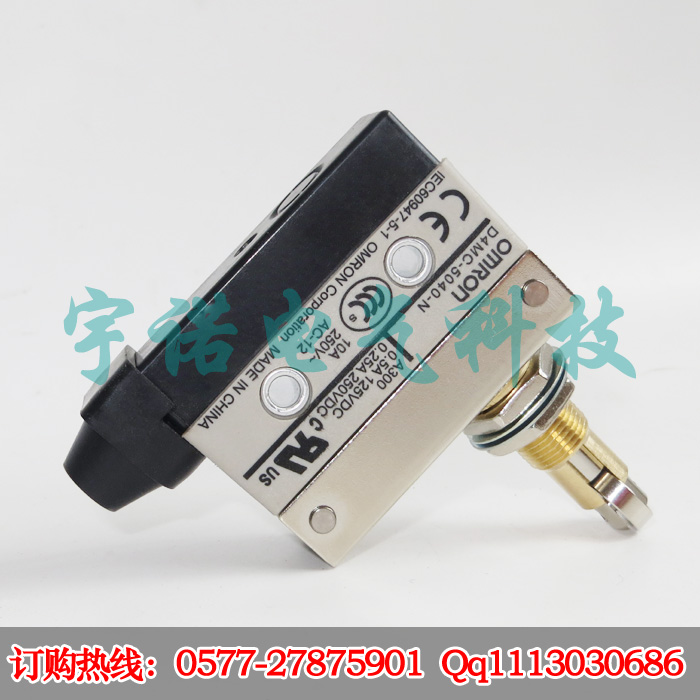

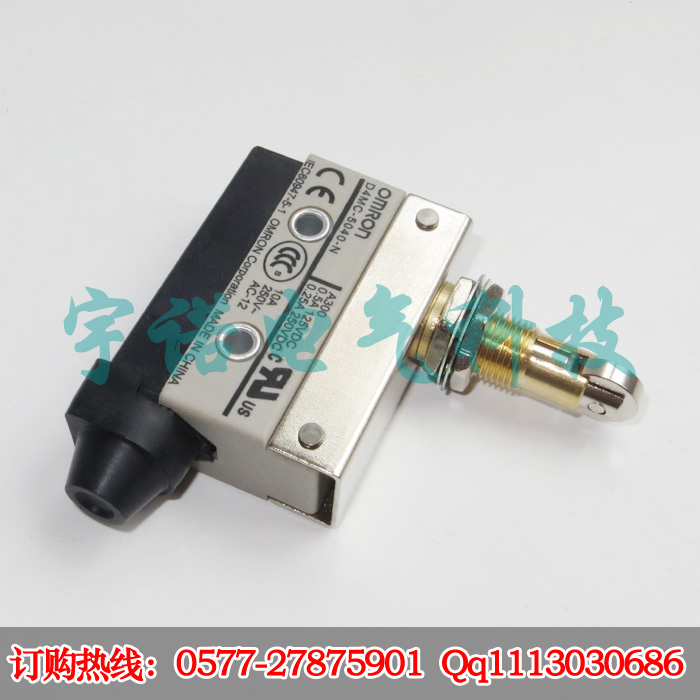

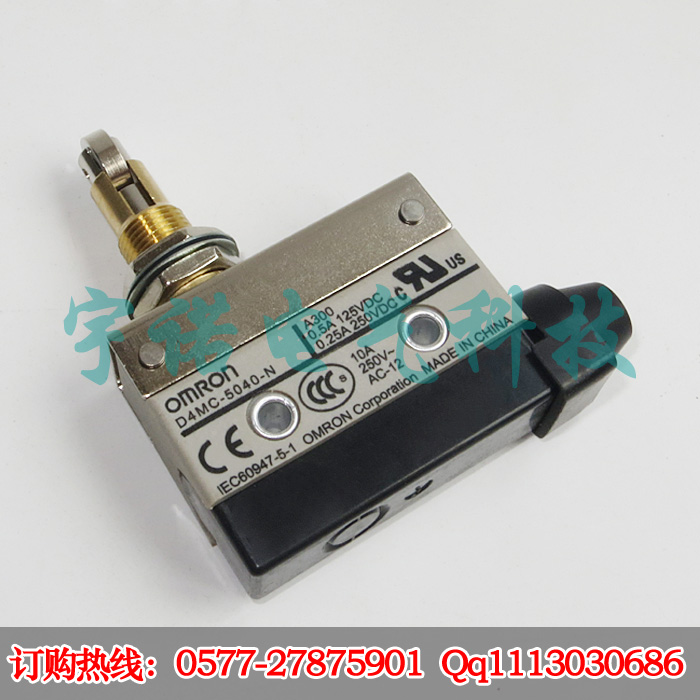

Product name : D4MC-5040-N

Item : D4MC-5040-N行程限位开关

Voltage : AC250 DC250

Electric current : 10A

Protection level :

Enlarge Image

Back

←[Previous Product] [Next Product]→

Details:

D4MC-5040-N行程开关,D4MC-5040-N限位开关

额定规格

额定电压	非感性负载(A)				感性负载(A)
	电阻负载		灯负载		感性负载		电动机负载
	NC	NO	NC	NO	NC	NO	NC	NO
AC125V AC250V AC480V	10 10 3		3 2.5 1.5	1.5 1.25 0.75	10 10 2.5		5 3 1.5	2.5 1.5 0.75
DC8V DC14V DC30V DC125V DC250V	10 10 6 0.5 0.25		3 3 3 0.4 0.2	1.5 1.5 1.5 0.4 0.2	6 6 5 0.05 0.03		5 5 5 0.05 0.03	2.5 2.5 2.5 0.05 0.03

浪涌电流	NC	30 A以下
浪涌电流	NO	15 A以下

注1. 上述数值表示稳定电流。
2. 所谓感性负载，是指功率因数0.4以上(AC)、时间常数7ms以下(DC)时的负载。
3. 所谓灯负载，就是有10倍的浪涌电流的负载。
4. 所谓电动机负载，就是有6倍的浪涌电流的负载。
5. 上述额定值在以下条件下测量。
(1)环境温度：+20±2°C
(2)环境湿度：65±5%RH
(3)容许操作频率：20次/分钟特性

防护等级		IP65
寿命	机械	1,000万次以上
寿命	电气	50万次以上(AC250V、10A、阻性负载)
容许操作速度		0.05mm/s ~ 0.5m/s *1
容许操作频度	机械	120次/min
容许操作频度	电气	20次/min
额定频率		50/60Hz
绝缘电阻		100MΩ以上(DC500V时)
接触电阻		25mΩ以下(初期值)
耐电压	同极端子间	AC1,000V，50/60Hz，1min
耐电压	各端子与不带电部之间	AC2,000V，50/60Hz，1min
额定绝缘电压(Ui)		AC1,000V
污染度(使用环境)		3 (EN60947-5-1)
防触电保护等级		Class II
额定动作电流(Ie)		10 A
额定动作电压(Ue)		AC250V
振动	误动作	10～55Hz双振幅1.5mm *1
冲击	耐久	1,000m/s²以上
冲击	误动作	100m/s²以上*1
使用环境温度		-10～+60°C(无结冰)
使用环境湿度		35～95%RH
质量		约91g(面板安装柱塞型)
