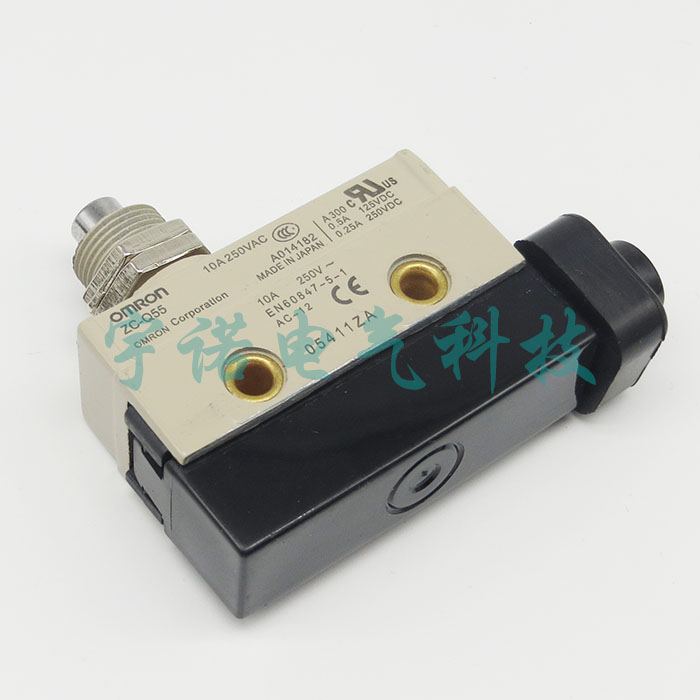

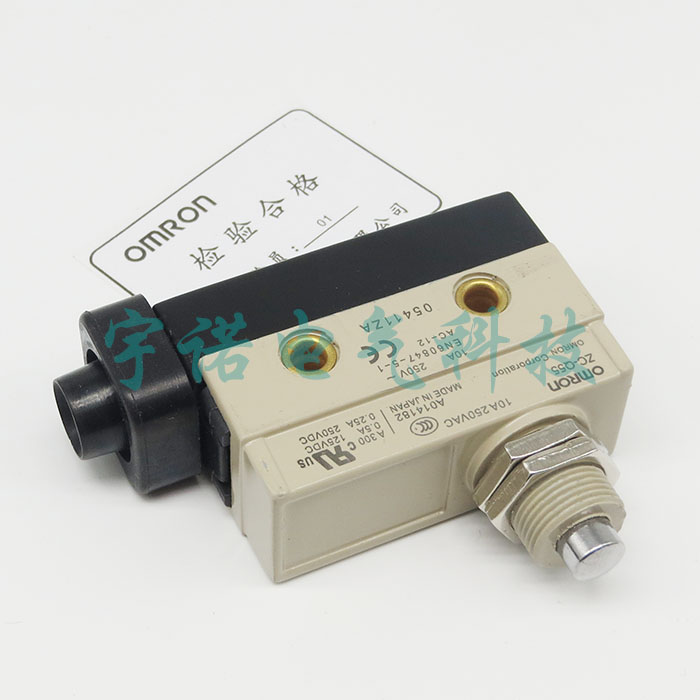

Product name : ZC-Q55
Item : ZC-Q55行程限位开关
Voltage : AC380 DC220
Electric current : 5A
Protection level :
 Enlarge Image                   Back
             [Next Product]→


Details:
ZC-Q55行程开关,ZC-Q55限位开关

额定规格

额定电压 非感性负载 (A) 感性负载 (A)
电阻负载 灯负载 感性负载 电动机负载
NC NO NC NO NC NO NC NO
AC125V
AC250V
10
10
3
2.5
1.5
1.25
10
10
5
3
2.5
1.5
DC8V
DC14V

DC30V

DC125V

DC250V
10
10
6
0.5
0.25
3
3
3
0.4
0.2
1.5
1.5
1.5
0.4
0.2
6
6
5
0.05
0.03
5
5
5
0.05
0.03
2.5
2.5
2.5
0.05
0.03
浪涌电流 NC 30 A以下
NO 15 A以下

注1. 上述数值表示稳定电流。
2. 所谓感性负载,是指功率因数0.4以上 (AC)、时间常数7ms以下 (DC) 时的 负载。
3. 所谓灯负载,就是有10倍的浪涌电流的负载。
4. 所谓电动机负载,就是有6倍的浪涌电流的负载。
5. 上述额定值在以下条件下测量。
 (1) 环境温度:+20±2°C
 (2) 环境湿度:65±5%RH
 (3) 操作频率:20次/min。
ZC-Q55行程开关,ZC-Q55限位开关

特性

防护等级 IP67
寿命 机械 10,000,000次以上
电气 500,000次以上
容许操作速度 0.05mm/s ~ 0.5m/s *1
容许操作频率 机械 120次/分钟
电气 20次/分钟
绝缘电阻 100MΩ以上(DC500V时)
接触电阻 15mΩ以下(初期值、内置开关单品)
绝缘强度 非连续性端子之间 AC1,000V, 50/60Hz, 1分钟
各端子与不带电金属
部之间
AC2,000V, 50/60Hz, 1分钟
额定绝缘电压 (Ui) AC1,000V
污染度(使用环境) 3 (IEC947-5-1)
短路保护装置 10 A保险丝型gG (IEC 60269)
防止触电保护等级 Class II
漏电性能 (PTI) 175
开关类别 D (IEC335)
额定动作电流 (Ie) 10 A
额定动作电压 (Ue) AC250V
耐振动 误动作 10~55Hz双振幅1.5mm *2
耐冲击 毁坏 1,000m/s2以下
误动作 300m/s2以下(对于柱塞型) *1 *2
使用环境温度 -10°C~+80°C (无结冰)
使用环境湿度 35~95%RH
质量 约92g (对于ZC-Q22(21)55)

*1. 仅限带柱塞的型号。(有关其它型号的信息,请垂询欧姆龙代表处。)
*2. 在自由状态,动作限制位置1ms以内。
网址:http://www.chinayunuo.com/c_productshow/?352-zc-q55-352.html
ZC-Q55行程开关,ZC-Q55限位开关
